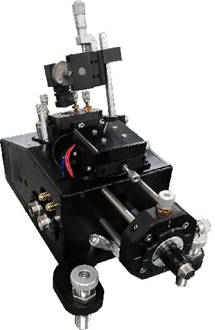

高速原子間力顕微鏡　PS-NEX

生体分子計測研究所 / 生体分子計測研究所

ID:K05125

メーカーサイト
カタログ (PDF)

細胞ダイナミクスを解き明かす　プローブスキャン型高速AFM

PS-NEX

ミラーチルト方式
ミラーの角度を自動調整し、高速走査するカンチレバーにレーザーを追従させます。
小型・軽量AFMヘッド
軽量コンパクトサイズ設計でサンプルセットが容易です。
従来製品と体積比が約1/10にサイズダウンしました。
高速かつ安定したフィードバック制御
広帯域アナログフィードバック機構に加え、独自のダイナミックPIDを採用しました。
高速走査下でもサンプル表面に忠実な画像を取得できます。
高共振周波数・低ばね定数の極微小カンチレバー
高共振周波数でありながら低いばね定数を持ったカンチレバーを採用しました。
生体分子などの柔らかいサンプルに損傷を与えることなく高速走査ができます。
光学顕微鏡への組み込み
光学顕微鏡と組み合わせてお使いいただけます。
例：倒立型光学顕微鏡上に高速AFMを搭載
例：蛍光顕微鏡の導入により、蛍光標識した部位を高速AFMで測定
測定領域を正確に特定
粗動ステージ（ピエゾ駆動）を使用し、測定に適した領域を広範囲から特定します。
最大カバー領域：45μm×45μm
サンプルサイズの制約を大幅に緩和
スライドガラスやシャーレ上のサンプルが測定可能になりました。
対応基板：スライドガラス・カバーガラス・シャーレ・半導体ウェーハなど

仕様

シリーズ	PS-NEX
高速走査（プローブスキャン）	最大走査範囲：X 4μm　Y 4μm　Z 2μm 走査速度　　：150ms/frame（6.7frames/sec）
粗動ステージスキャン（ピエゾ駆動）	最大走査範囲：X 45μm　Y 45μm（Zの傾斜が1μm以下のとき）走査速度　　：60s/frame（15μm以下のとき）
サンプルサイズ	36×36×3mm （直径 50mm）以下
サンプルステージ動作範囲（手動）	20×20mm
測定環境	溶液中
プローブ検出方式	ミラーチルト光学検出式（光てこ方式）
測定モード	ACモード（形状像、誤差像、位相像）
レーザー	790nm（赤外）
光学顕微鏡	生体分子計測研究所社指定品
ラック、除振台	設置環境に応じて変更可能
希望小売価格（税抜）	お問い合わせ

メーカーサイト
カタログ (PDF)

※価格及び製品仕様は予告なく変更されることがあります。
※価格に消費税は含まれておりません。
※日本国内への販売に限らせていただきます。また、製品によっては、当社から直接販売ができない地域がございます。
※会社名及び製品名は各社の商標または登録商標です。
※製品の設置状況や付加機能を分かりやすく表現するため、製品に含まれない商品をあわせて掲載している場合があります。
※表示金額以外に運送費、荷造費、搬入・据付費、組立設置費などを別途加算させていただくことがございます。
※製品本来の使用目的に合わせてご利用ください。
※製品によっては理化学実験の専門的な知識を必要とするものがあります。

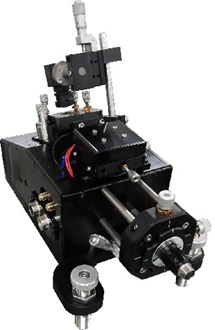

高速原子間力顕微鏡 PS-NEX
