超解像顕微鏡 N-STORM

ID:K04517

従来の光学顕微鏡の10倍の超解像度を実現,生命現象を分子レベルで観察できる超解像顕微鏡。

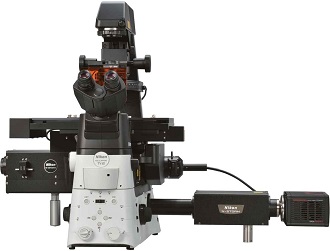

N-STORM

    ローカライゼーション法の一つであるSTochastic Optical Reconstruction Microscopy (STORM)法を採用したN-STORM。複数の蛍光画像から高精度に検出した蛍光色素1分子ごとの位置情報を重ね合わせ、一枚の高分解能蛍光画像を再構築します。ニコンの研究用倒立顕微鏡 ECLIPSE Ti2-Eとの組み合わせで、従来の顕微鏡の約10倍の超解像度(2Dの場合は約20nm)を実現。1分子レベルの検出を可能としたことで、「構造レベルの理解」から「分子レベルの理解」に踏み込む情報が得られます。

  • 3つの取得モード(2D/3D/3Dスタック)を選択可能。
  • 複数の蛍光試薬を用いた多色イメージングに対応。
  • これまで以上に広視野での超解像イメージングを実現。

仕様

シリーズ N-STORM
本体のサイズ
(W)x(D)x(H)mm
2,750×1,000×1,471.5
重さ 構成により異なりますので別途お問い合わせください。
電源 構成により異なりますので別途お問い合わせください。
水平解像度 約20nm
Z軸方向解像度 約50nm
画像取得方法 2D-STORM(ノーマルモード、コンティニュアスモード)
3D-STORM(ノーマルモード、コンティニュアスモード)
3Dスタック機能
画像取得範囲 最大 80μm×80μm
画像取得速度 最大 500Hz
多色画像対応 最大3色
使用レーザー レーザーユニットLUD-Hシリーズ
405nm, 488nm, 561nm, 640nm
対応顕微鏡 電動倒立顕微鏡 ECLIPSE Ti2-E
パーフェクトフォーカスシステム
エンコーダー内蔵電動XYステージ
ピエゾZ ステージ
対物レンズ CFI SR HP プランアポクロマート Lambda S 100XC Sil (NA 1.35)
CFI SR HP アポクロマート TIRF 100XC Oil (NA 1.49)
CFI SR HP アポクロマート TIRF 100XAC Oil (NA 1.49)
CFI HP プランアポクロマート VC 100X Oil (NA 1.40)
使用カメラ 浜松ホトニクス社製 ORCA-Fusion BT sCMOSカメラ
ソフトウェア NIS-Elements ARまたはC(共焦点レーザー顕微鏡AX/AX R併設時)
どちらも別売のNIS-A 6D, N-STORM Analysisモジュールが必要
設置条件 20~25℃ 温度変動±0.5℃以内
希望小売価格
(税抜)
55,261,300円~
(税込 60,787,430円~)
構成により異なりますので別途お問い合わせください。
