冷却水循環装置 CA-2610(S)型、CA-3110(S)・4110(S)型

東京理化器械 / 東京理化器械
ID:K04512
メーカーサイト CA-2610・2610S型　カタログ CA-3110(S)・4110(S)型　カタログ

充実機能の中・大型　空冷式チラー(冷却水循環装置)

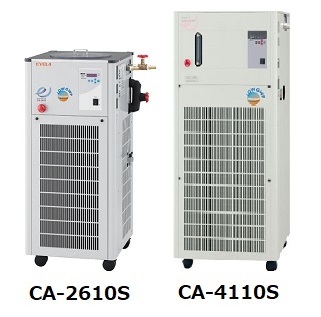

CA-2610・CA-2610S・CA-3110・CA-3110S・CA-4110・CA-4110S

    CA-2610・2610S型
  • 冷却能力3000Wのミドルパワーの冷却水循環装置です。分析装置、工作機械、半導体製造装置などの発熱部の冷却が行なえます。
  • 幅広い用途での使用に対応する各種安全機能を充実、外部温度センサ出力端子、温度記録計出力端子、冷凍機異常・温度異常・センサ異常などを知らせるアラーム出力も装備しています。
  • CA-2610S型はさらに緊急停止ボタン、外部から制御できる遠隔操作入力端子を装備して、産業機械分野でのニーズにも対応します。

    • CA-3110・3110S・4110・4110S型
  • ハイパワーで、使用周囲温度範囲は5～40℃、夏場の空調が効かない生産現場でも運転が可能です。
  • 圧損失の高い流路でも無理なく循環できる高圧ポンプを装備しています。さらに、圧損失によってチラー槽内の撹拌効率が低下しないよう、ポンプ内にはリリーフ弁を標準装備しています。
  • 産業・工作機械、半導体製造装置などへの使用に対応できるよう、温度記録計出力・アラーム出力端子、外部温度センサ端子を標準付属しました。
  • 自動給水機構、オーバーフロー口を装備していますので、バケツなどで給水する必要がありません。
  • Sタイプには緊急停止ボタンのほか、温度調節のON-OFFスイッチ、循環ポンプスイッチ、電源スイッチをそれぞれリモート操作が可能な遠隔操作端子や液面計、高低圧冷媒圧力計を標準装備しています。

仕様

シリーズ CA-2610 CA-2610S CA-3110
型番 270140 270150 199760
本体のサイズ
(W)x(D)x(H)mm		 450（555）×515×1,010（1,025）
*（）内の寸法は突起物を含みます		600（680）×750（825）×1,400
*（）内の寸法は突起物を含みます
重さ 約84kg約162kg
電源 10A　2kVA　AC200V　単相　50/60Hz10A　3.5kVA　AC200V 三相 　50/60Hz
冷却方法 空冷式・密閉系向循環
温度調節範囲 －10～35℃（ヒーターなし）5～25℃（ヒーターなし）
温度調節精度 ±2℃以下±2℃
冷却能力 3,000W（2,580kcal）（液温20℃）
2,500W（2,150kcal）（液温10℃）		4,500W（3,870kcal/h）（液温20℃）
3,500W（3,010kcal/h）（液温10℃）
外部循環能力（50/60Hz） 最大流量23.5/27L/min、最大揚程9.5/13m最大流量37/44L/min、最大揚程52/55m
温度制御 キャピラリーチューブ能力切替制御+冷凍機ON-OFF制御
冷凍機・冷媒 空冷式　出力1.1kW・R407c空冷式　出力1.5kW・R407C
対応循環水 上水、エチレングリコール、ナイブライン®、エタブライン®*1、エタノール*1、メタノール*1上水
外部入・出力 外部温度センサ端子、温度記録計出力端子、アラーム出力端子（無電圧a接点）、アラーム項目：温度上昇下限、温調器自己診断機能、センサ異常、 冷凍機オーバーロード、冷凍機高圧スイッチ、冷凍機保護タイマ、循環水圧力異常アラーム（オプション）、循環水流量低下アラーム（オプション）記録計出力端子（DC1～4V）、外部温度センサ端子、アラーム出力端子（無電圧接点(a接点)出力　AC250V/DC30V 2A Max.）
付属機能 流量調節バルブ、バイパスバルブ
-		流量調節バルブ、バイパスバルブ
遠隔操作入力端子・緊急停止ボタン		リリーフ弁（動作圧0.45MPa）
-
希望小売価格
（税抜）		 640,000円
（税込 704,000円）		 672,000円
（税込 739,200円）		 922,000円
（税込 1,014,200円）
シリーズ CA-3110S CA-4110 CA-4110S
型番 200080 199780 200100
本体のサイズ
(W)x(D)x(H)mm		 600（680）×750（825）×1,400
*（）内の寸法は突起物を含みます
重さ 約162kg約179kg
電源 10A　3.5kVA　AC200V 三相 　50/60Hz15A　5.2kVA　AC200V 三相 　50/60Hz
冷却方法 空冷式・密閉系向循環
温度調節範囲 5～25℃（ヒーターなし）
温度調節精度 ±2℃
冷却能力 4,500W（3,870kcal/h）（液温20℃）
3,500W（3,010kcal/h）（液温10℃）		6,000W（5,160kcal/h）（液温20℃）
4,800W（4,128kcal/h）（液温10℃）
外部循環能力（50/60Hz） 最大流量37/44L/min、最大揚程52/55m
温度制御 キャピラリーチューブ能力切替制御+冷凍機ON-OFF制御
冷凍機・冷媒 空冷式　出力1.5kW・R407C空冷式　出力2.2kW・R407C
対応循環水 上水
外部入・出力 記録計出力端子（DC1～4V）、外部温度センサ端子、アラーム出力端子（無電圧接点(a接点)出力　AC250V/DC30V 2A Max.）
付属機能 リリーフ弁（動作圧0.45MPa）
遠隔操作端子・緊急停止ボタン		リリーフ弁（動作圧0.45MPa）
-		リリーフ弁（動作圧0.45MPa）
遠隔操作端子・緊急停止ボタン
希望小売価格
（税抜）		 1,004,000円
（税込 1,104,400円）		 1,174,000円
（税込 1,291,400円）		 1,236,000円
（税込 1,359,600円）
*性能は室温20℃、定格電源電圧、50Hz、無負荷時の値です。
*純水は使用できません。
*冷却能力は表示能力の±10％です。
*外部循環能力は表示能力の±10％です。
*液温を10℃以下に設定する場合は、低温用熱媒体を使用してください。
*1引火性、可燃性があるので、放置していると気化し、何らかの点火源により発火、爆発の恐れがあります。使用にあたっては十分な換気を行いご使用ください。
エタノール、メタノールをご使用の場合は必ず水を混ぜてください。
*別途運賃等が必要になります。
