噴霧凍結乾燥造粒ユニット SFD-1000・1100型

東京理化器械 / 東京理化器械

ID:K03737

メーカーサイトカタログ

熱をかけず、収率も良く、多孔質で微粒子の試料が作製可能です

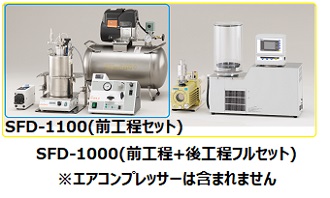

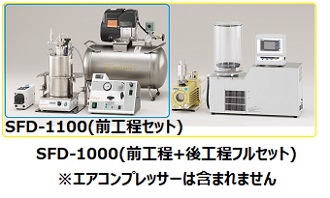

SFD-1000・SFD-1100

多孔質な微粒子
噴霧乾燥法（スプレードライ法）に比べ、表面積が広い多孔質な試料形状になるので、溶解性が高く、凝集性の低い分散性に優れた試料が得られます。
粒子径のコントロールが可能
送液量や噴霧圧の調節をすることで、粒子径をコントロールできます。
操作部と電源を1箇所に集中
電源操作ボックスで送液量・噴霧圧の調整などをコントロールできます。ボックス側面に送液ポンプ、エアコンプレッサー、強力マグネチックスターラー用ACアウトレットを装備し、電源を1箇所にまとめました。
液体窒素の周囲への拡散を防止
窒素蒸気の拡散を防ぐ逃し弁付容器蓋を装備しています。蓋上部の逃し弁に付属のチューブを接続することで、ドラフト外での操作が可能です。
ノズル先端が氷で閉塞しない構造（PAT.P）
2流体ノズルのまわりに凍結防止用のヒータを巻いているので、液体窒素の冷気によって2流体ノズルの先端が凍結・閉塞することがありません。

■関連製品
凍結乾燥機 FDS-2200型

仕様

シリーズ	SFD-1100（前工程セット）	SFD-1000（前工程＋後工程フルセット）
型番	279501	279492
電源	AC100V　50/60Hz
処理量	Max.150mL/バッチ
噴霧用空気加圧調整範囲	100～250kPa
送液ポンプ流量範囲	9～900mL/h（定量送液ポンプNRP-1000型）
試料撹拌回転速度	50～1,600rpm（強力マグネチックスターラー RCX-1100D型）
噴霧用ノズル	二流体ノズル（ノズル穴径0.71mm：呼び径2）
噴霧用エアコンプレッサー	吐出空気量10L/min（50Hz）、制御圧力Max.300kPa
凍結乾燥機トラップ温度	-	-80℃
凍結乾燥機除湿量	-	750mLバッチ
電源操作ボックス	噴霧用エアバルブ（2個）、ブルドン管真空計、流量調節ボリューム、ACアウトレット（噴霧用エアコンプレッサー・送液ポンプ・強力マグネチックスターラー用）、着霜防止ヒータ用電源コネクタ、電源スイッチ（送液・ヒータ・全体用）、ヒューズ（3個）
真空断熱容器	標準3L SUS容器（外径148×高さ243mm）
真空断熱容器蓋	噴霧用ノズル上下ストローク長39mm、液体窒素ガス排気ノズル（外径20.5mm）、着霜防止用ヒータ（100W×2）
使用チューブ径	内径3.15×外径5.2mm
噴霧用空気接続口径	内径4×外径6mm（軟質ウレタンチューブ用ユニオン）
排気接続口径	外径20.5mm
使用周囲温度範囲	5～35℃
電源入力	7.5A	16A^*1
構成	凍結造粒ユニット（蓋＋電源操作BOX）、真空断熱容器（3L）、強力マグネチックスターラーRCX-1100D型、容器転倒防止器、エアー配管・送液ポンプチューブ類、送液ポンプ出力ケーブル、設備エアー配管接続用圧力逃し弁、エアコンプレッサー（オプション）
構成（追加）	-	凍結乾燥機FDS-2200型、ドライチャンバーDRS-1L型、油回転真空ポンプGCD-051XF型、真空配管類
希望小売価格（税抜）	1,281,000円（税込 1,409,100円）	2,850,800円（税込 3,135,880円）

* 性能は室温20℃、定格電源電圧、50Hz、無負荷時での値です。断熱容器（3L）内に液体窒素を1.2L入れた際に、約10分で全て蒸発しますが、その時に定量送液ポンプNRP-1000型を最大送液量で運転させた際の、10分間に送液できる量を1バッチ処理量としています。
*1 SFD-1000型の電源入力値は、後工程の凍結乾燥機、油回転真空ポンプの電源入力値を全て含めた値です。
